Macchina fotografica ottica 50X DIC obiettivo del microscopio del campo scuro di Trinocular metallurgico

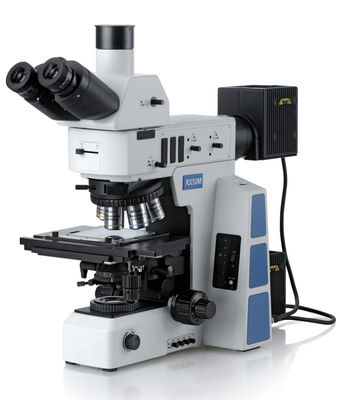

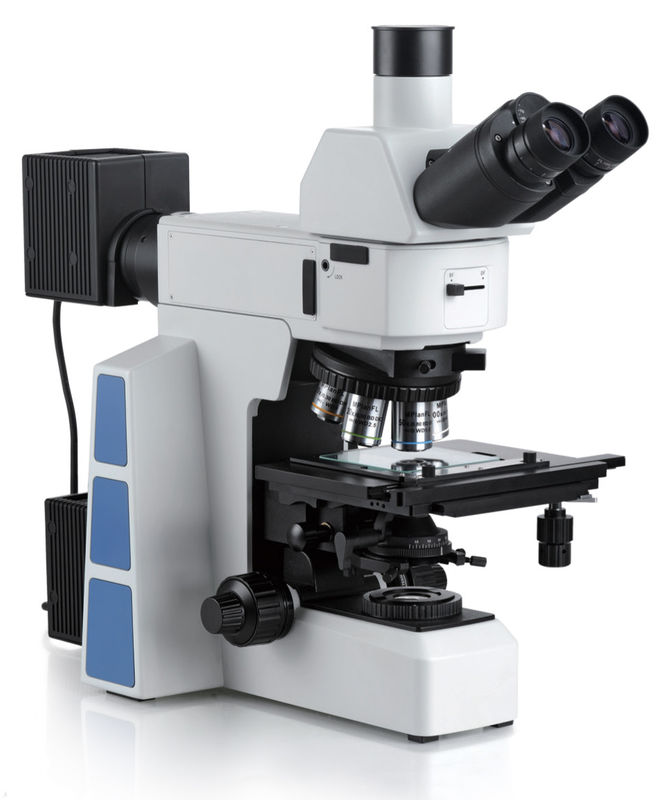

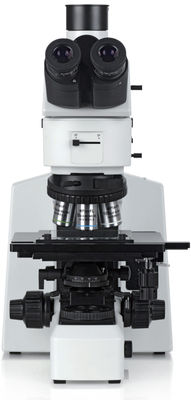

Microscopio ottico di industriale metallurgico del laboratorio di DIC del campo scuro di Trinocular di infinito con la macchina fotografica

Il microscopio ottico di industriale metallurgico del laboratorio di DIC del campo scuro di Trinocular dell'infinito M10103 con la metallografia della macchina fotografica pricipalmente si riferisce al ramo di scienza dei materiali che utilizza i microscopi (metallografici) ottici ed i microscopi stereo per analizzare, studiare e caratterizzare la microstruttura, la struttura a bassa potenza e la struttura fratturata dei materiali. Comprende sia la rappresentazione che l'analisi qualitativa della microstruttura dei materiali. La caratterizzazione quantitativa inoltre comprende i metodi di campionamento necessari della preparazione e del campione. Pricipalmente riflette e caratterizza la fase e la struttura del materiale, dei grani di cristallo (sotto-cristalli possibili compresi), del numero, della morfologia, della dimensione, della distribuzione, dell'orientamento e della disposizione spaziale delle inclusioni non metalliche e perfino di determinati difetti di cristallo (quali le dislocazioni).

Caratteristiche:

- Adotti sistema ottico di potenziamento di correzione e di contrasto di colore del migliore infinito del mondo il doppio (ICCS) per fornire agli utenti le immagini più taglienti.

- Facendo uso di 5 generi di parti superiori, 3 generi di parti inferiori e due combinazioni della colonna, può combinarsi arbitrariamente e flessibilmente secondo i vostri requisiti materiali di rilevazione e costi economici, che possono realizzare l'analisi dei materiali trasparenti, dei materiali opachi e dei materiali fluorescenti. Allo stesso tempo, ha un forte spazio di aggiornamento per assicurare i vostri requisiti di prove futuri.

- La più grande altezza di modello dell'industria può raggiungere 380 millimetri, fornentegi lo spazio di funzionamento straordinario.

- La flessibilità vicino all'utente, nessun personale professionale è richiesta per migliorare le parti dell'attrezzatura e l'utente può completare l'operazione solo.

Nota:● significa la norma, ○ significa facoltativo

Aderendo alla filosofia dell'esplorazione continua & auto-oltrepassando, il nuovo microscopio metallurgico M10103 per la ricerca con una serie di progettazione aprente la strada nell'aspetto e le funzioni, nasce fornire una soluzione perfetta di rilevazione e sviluppare un nuovo modello del campo industriale.

Testa d'esame con il rapporto discissione

La testa di osservazione M10103 è progettata delle opzioni multiple per il rapporto di scissione. Con l'ampio sistema della rappresentazione del fascio, campo visivo eccellente di 26.5mm l'ampio è disponibile. Testa di Trinocular con l'immagine eretta, rapporto di scissione binoculare: 100:0 o 0:100 di Trinocular=. La direzione commovente dei campioni è così la stessa dell'osservata di. Testa di Trinocular con l'immagine invertita, rapporto di scissione binoculare: Trinocular=100: 0 o 20:80 o 0:100. Eccetto per la concentrazione della luce di 100% al tubo dell'oculare o al tubo di macchina fotografica, c'è un'altra opzione con la luce di 20% al tubo dell'oculare e 80% al tubo di macchina fotografica, di modo che l'osservazione dell'oculare e l'uscita di immagine possono essere disponibili allo stesso tempo.

Sistema di polarizzazione

Il polarizzatore e l'analizzatore nel sistema di polarizzazione contribuire per eliminare la luce esterna in semiconduttore e la rilevazione del PWB, immagine con il chiaro dettaglio è realizzabili. C'è analizzatore fisso ed analizzatore rotabile per opzione. Il campione può essere osservato agli angoli di polarizzazione differenti con un analizzatore^di 360^.rotatable. Inoltre, questo sistema di polarizzazione può essere migliorato al sistema differenziale di contrasto di interferenza di Nomarski dopo l'installazione del collegamento sviluppato nuovo di DIC.

Sistema differenziale di contrasto di interferenza di Nomarski

Le asperità weeny sulla superficie che non può essere trovata nel campo luminoso, può essere individuato usando il collegamento di U-DICR per creare il fondo ad alto contrasto. È ampiamente usato per verificare la particella conduttiva del graffio LCD e di superficie del disco di precisione.

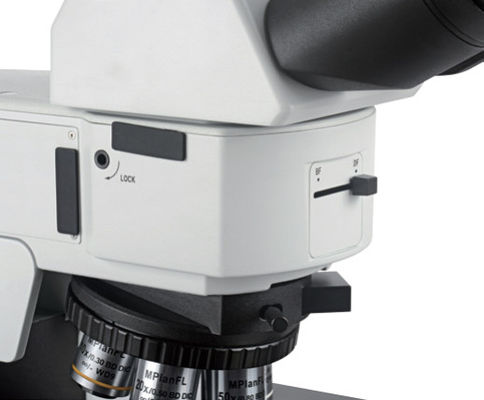

Legame fra il filtro grigio neutro ed il commutatore per il BF & il DF

La leva davanti alla lampadina è usata per commutare fra il campo luminoso ed il campo scuro ed è con un filtro grigio neutro (ND50). Quando passate da DF al BF, il filtro incorporato ND50 prende il ruolo per decomporrsi l'intensità della luce della luce, più scientifica e più comoda.

Nosepieces facoltativi

L'angolo incluso fra l'asse ottico e l'asse di rotazione del nosepiece multiplo è diminuito a 15°. È utile migliorare l'accuratezza di concentrare e di focalizzazione. Sette obiettivi al massimo possono essere montati allo stesso tempo. Gli ingrandimenti continui e ragionevoli dal minimo al livello, è realizzabili.

Progettazione ergonomica

■L'intensità può essere flessibilmente regolato dal dispositivo d'attenuazione che è situato sul lato destro della struttura. La tensione cambiare le esposizioni tutto digitali. Regolando l'intensità e la focalizzazione coassiale allo stesso tempo, migliora l'efficienza del lavoro.

■L'illuminazione riflessa o trasmessa può essere commutata dal bottone sull'esposizione d'attenuazione digitale. Facendo uso del bottone RISISTEMATO per tenere l'intensità della luce della luce a circa 8V (con un segno della macchina fotografica sull'esposizione d'attenuazione), è una tensione ottimale per microfotografia.

■Quattro portafiltri incorporati con tre filtri standard, un supporto vuoto per il filtro facoltativo. Tutti i filtri possono essere andati via il percorso ottico estraendo la leva.

■Il sistema di focalizzazione coassiale di posizione bassa con adeguamento di tensione, la gamma grezza è 25mm e la precisione fine è 0.001mm. L'altezza di un campione minuscolo, quale la palla della lega per saldatura, può essere misurata.

Fase con adeguamento sulla mano destra

4 pollici di fase meccanica di doppio strato, è con il dispositivo della serratura per limitare il movimento dell'asse y. È ampiamente usato nella rilevazione orizzontale evitare mancare. La lastra di vetro è attaccabile per luce trasmessa.

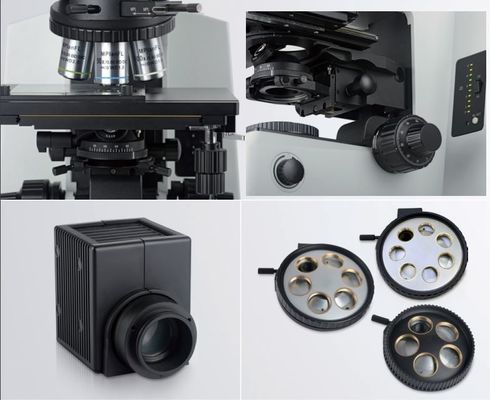

Lampadina trasmessa e riflessa

lampada-casa lunga di vita di 12V 100W con la lampada alogena, fornisce la luce luminosa ed uniforme. Il nuovo tipo il condensatore acromatico (N.A.0.9) dell'oscillazione-fuori ottimizza la prestazione dell'illuminazione di Kohler nell'ingrandimento più basso e corregge l'aberrazione cromatica e sferica.

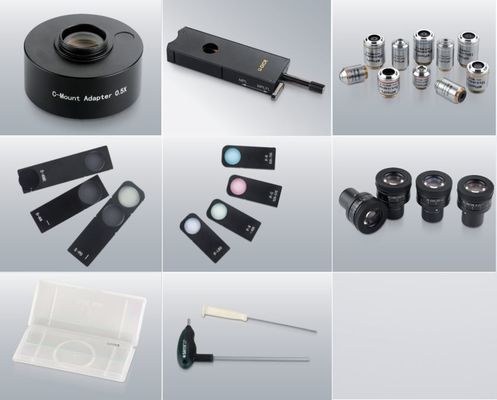

Obiettivi metallurgici semi-apocromatici professionali di LWD

■Gli obiettivi del BD sono progettati per tutti gli usi, disponibile per l'osservazione campo scuro/del campo luminoso polarizing/DIC. Con abbondanza passata la luce, l'efficienza di ispezione del campione è migliorata.

■Rigorosamente facendo uso di alta lente di trasmissione e della tecnologia avanzata del rivestimento, ristabilisce il colore naturale dei campioni.

■La copertura di alluminio riduce il peso, impedisce l'inquinamento ed inoltre migliora la controllabilità del nosepiece.

■La progettazione apocromatica dei semi migliora il contrasto e la definizione delle immagini.

■La distanza di lavoro lunga risponde alle esigenze di rilevazione professionale, ampiamente si applica in tutti i tipi di campi industriali.

■Questi obiettivi anche possono essere utilizzati nell'osservazione della fluorescenza.

■Obiettivo luminoso professionale del campo di LWD per opzione.

Alti ultra ampi oculari occhio punti di piano del campo

■Le rotture dell'oculare M10103 con campo visivo convenzionale di 22mm, raggiungendo a 25mm e a 26.5mm, campo visivo molto più regolare e più ampio, è utili da migliorare l'efficienza del lavoro.

■Perno di posizionamento sulle inserzioni dell'oculare nel tubo dell'oculare, riparante l'oculare per la focalizzazione facile. La gamma regolabile più grande di diottria da -8 a +5, risponde a più esigenze degli utenti differenti.

■La tazza dell'oculare può essere giro fino a evitare la luce esterna esterna. gli Spettacolo-indossatori dovrebbero girare giù la tazza per proteggere entrambi gli occhiali ed oculari.

M10103 è disponibile per l'multi-osservazione, quale il campo luminoso, campo scuro (leggero riflesso soltanto), polarizzante, DIC (luce riflessa soltanto).

Dimensione ottica del microscopio metallurgico M10103 (millimetri)

Diagramma di generale disposizione del microscopio metallurgico di serie M10103
