Dettagli:
|
| Colore: | Bianco | Drawtube: | Binoculare |
|---|---|---|---|
| Teoria: | Microscopio metallurgico | APPLICAZIONE: | Macchinario, elettronica, plastica ecc. |
| Oculare: | WF10X22mm | Ingrandimento: | 50x-1000x |
| Obiettivo: | 5X, 10X, 20X, 50X, obiettivo lungo di piano di infinito di distanza di lavoro | Nosepiece: | 4 fori che girano Nosepiece |
| Messa a fuoco: | Grezzo coassiale ed aggiustamento di precisione | Illuminazione: | 5W LED |
| Evidenziare: | microscopio metallurgico ottico 50X,microscopio metallurgico ottico di 1000X Tinocular,Microscopio metallurgico binoculare del campo scuro |
||

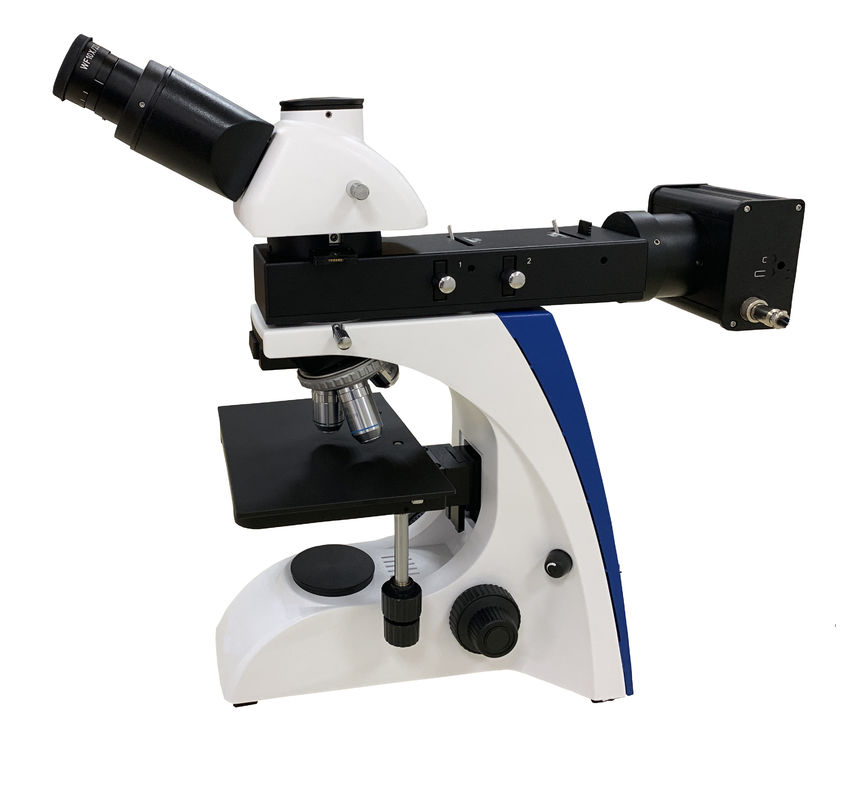

Per gli entrambi campo luminoso & il campo scuro utilizzano il microscopio metallurgico di 50X-1000X Tinocular
M10129 per gli entrambi campo luminoso & campo scuro utilizzano il microscopio metallurgico di 50X-1000X Tinocular. La macchina fotografica può essere usata per archiviazione di dati e dividere. È un verion aggiornato per le applicazioni dei laboratori, istituti di ricerca, istituti universitari ed università per fare la patologia, osservazione di batteriologia, insegnamento e la ricerca, l'analisi e valutazione dei materiali in fabbriche ed in laboratori.
Caratteristiche:
| Oggetto | Specificazione | M10129A | M10129B | M10129C | M10129D | |
| Oculare | WF10X/22mm (regolabile) | ● | ● | ● | ● | |
| WF10X/22mm (regolabile, reticule 0.1mm) | ● | ● | ● | ● | ||
|
Piano metallurgico di infinito di LWD Obiettivo |
LMPlan FL 5×/0.15 (Obiettivo apocromatico dei semi) |
W.D=21.00mm | ● | ● | ||
|
LMPlan FL 10×/0.30 (Obiettivo apocromatico dei semi) |
W.D=20.00mm | ● | ● | |||
|
LMPlan FL 20×/0.40 (Obiettivo apocromatico dei semi) |
W.D=15.00mm | ● | ● | |||
|
LMPlan FL 50×/0.55 (Obiettivo apocromatico dei semi) |
W.D=10.00mm | ● | ● | |||
| LPL80X/0.80 | W.D=0.85mm | ○ | ○ | |||
|
LMPlan FL 100×/0.85 (asciutto) (Obiettivo apocromatico dei semi) |
W.D=3.00mm | ○ | ○ | |||
| Obiettivi metallurgici di piano di infinito di LWD per il campo luminoso & scuro | PIANO 5×/0.13 BD DI M. | W.D=7.30mm | ● | ● | ||
| PIANO 10×/0.25 BD DI M. | W.D.= 11.50mm | ● | ● | |||
| PIANO 20×/0.40 BD DI M. | W.D.= 5.60mm | ● | ● | |||
| PIANO 50×/0.70 BD DI M. | W.D.= 1.60mm | ● | ● | |||

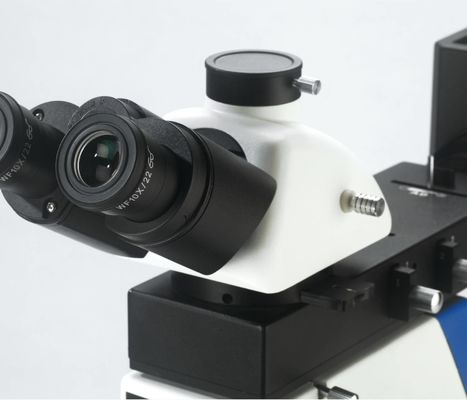

| Testa di Seidentopf Trinocular |
30° inclinato, 360° rotabile, distanza di Interpupilary: 48mm~76mm, distribuzione della luce (sia): 100: 0 (100% per l'oculare) 80:20 (80% per la testa trinocular e 20% per l'oculare) |
● | ● | ● | ● | |
| Nosepiece | Quintuplo | ● | ● | |||
| Quadplex (specialmente per gli obiettivi luminosi M26x1/36 del campo di /dark») | ● | ● | ||||
| Fase meccanica |
Dimensione della fase: 200mm x 150mm, gamma di viaggio: 77mm x 52mm Unità d'abbassamento veloce della fase: Il campo mobile di Up-Down può essere aumentato 50mm. |
● | ● | |||
| Dimensione della fase: 182mm x 140mm, gamma di viaggio: 77mm x 52mm | ● | ● | ||||
| Unità di polarizzazione | Polarizzatore /Analyzer | ● | ● | ● | ● | |
| Condensatore | Abbe N.A.1.25, con Iris Diaphragm. | ● | ● | |||
|
Grezzo coassiale e Unità di focalizzazione fine |
Colpo grezzo: 25mm, Colpo fine per rotazione: 0.2mm, μm fine di divisione 2, adeguamento di tenuta, limitatore superiore di distanza. |
● | ● | ● | ● | |
|
Riflessione Illuminazione |
5WLED lampada (tensione in ingresso: 100V~240V) | ● | ● | |||
| Lampada dell'alogeno 12V/50W (tensione in ingresso: 100V~240V) | ○ | ● | ○ | ● | ||
|
Trasmissione Illuminazione |
5WLED lampada (tensione in ingresso: 100V~240V) | ● | ○ | |||
| Lampada dell'alogeno 6V/30W (tensione in ingresso: 100V~240V) | ○ | ● | ||||
| Filtro | Blu | ○ | ○ | ○ | ○ | |
| Grigio ambrato verde | ○ | ○ | ○ | ○ | ||
| C-supporto | 1 X /0.75X/0.5X (fuoco regolabile) | ○ | ○ | ○ | ○ | |
Distribuzione della luce (sia): 100: 0 (100% per l'oculare) 80:20 (80% per la testa trinocular e 20% per l'oculare)

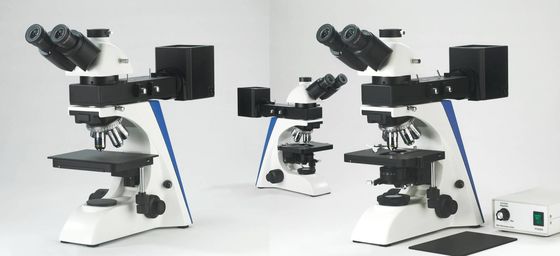

M10129A, M10129B M10129C, M10129D
La fase con l'unità d'abbassamento veloce può aumentare 50mm per la distanza di funzionamento, più conveniente per l'osservazione del campione grande di dimensione.
La fase meccanica di tre-strato surdimensionato fornisce più scelta per i campioni.

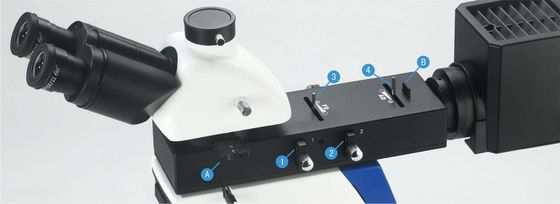

1. Diaframma del diaframma 4.Aperture del giacimento della maniglia 3. del commutatore del polarizzatore 2.Filter
A. Analyzer B. smerigliato il cursore di vetro
Specificazione obiettiva: (""● significa la norma, «○» significa facoltativo)
| Obiettivo | N.A. |
Distanza di funzionamento (millimetro) |
M10129A/ M10129C |
M10129B/ M10129D |
|
|
Infinito metallurgico di LWD Obiettivi di piano |
LMPlan FL 5× (Obiettivo apocromatico dei semi) |
0,15 | 21,00 | ● | |
|
LMPlan FL 10× (Obiettivo apocromatico dei semi) |
0,30 | 20,00 | ● | ||
|
LMPlan FL 20× (Obiettivo apocromatico dei semi) |
0,40 | 15,00 | ● | ||
|
LMPlan FL 50× (Obiettivo apocromatico dei semi) |
0,55 | 10,00 | ● | ||
| LPL 80× | 0,80 | 0,85 | ○ | ||
|
LMPlan 100× (asciutto) (Obiettivo apocromatico dei semi) |
0,85 | 3,00 | ○ | ||
|
Infinito metallurgico di LWD Obiettivi di piano per campo luminoso/scuro |
PIANO 5× BD DI M. | 0,13 | 7,30 | ● | |
| PIANO 10× BD DI M. | 0,25 | 11,50 | ● | ||
| PIANO 20× BD DI M. | 0,40 | 5,60 | ● | ||
| PIANO 50× BD DI M. | 0,70 | 1,60 | ● |

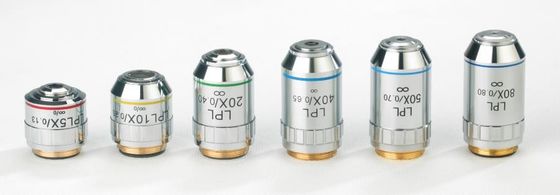

Obiettivi metallurgici di piano di infinito di LWD
Obiettivi metallurgici di piano di infinito di LWD per il campo luminoso & scuro

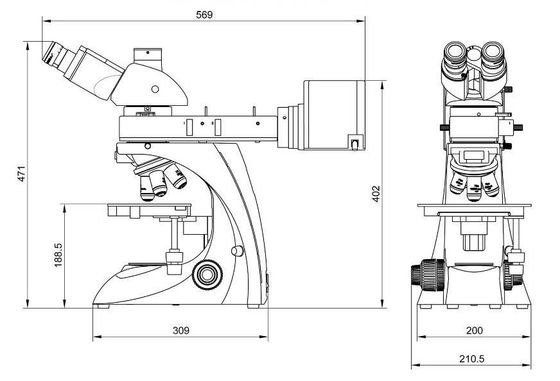

M10129A, dimensione del microscopio metallurgico di M10129B (millimetri)
M10129C, dimensione del microscopio metallurgico di M10129D (millimetri)
Diagramma della disposizione generale del microscopio metallurgico M10129
Dimensione d'imballaggio: 520mm×470mm×430mm
Peso lordo: 16kgs
Peso netto: 12kgs
