Dettagli:
|
| Colore: | Bianco | Personalizzazione: | OEM, ODM |
|---|---|---|---|
| Dimensione: | 350X450X690mm | Voltaggio: | 110-220 V CA, 60/50 Hz |
| Potenza: | 80W | Impiegati lavoranti.: | 10°~38°C |
| Umidità di lavoro: | 10%~90%（Senza condensa） | Ripetibilità: | ≤10um, aggiornabile a |
| Il peso: | 36KG | Obiettivo: | Infinity LWD Semi-APO metallurgico 5x,10x, 20x, 50x,100x |
| Tempo di vita del LED: | 40000 ore | Metodo di visualizzazione: | Rifletti LED |

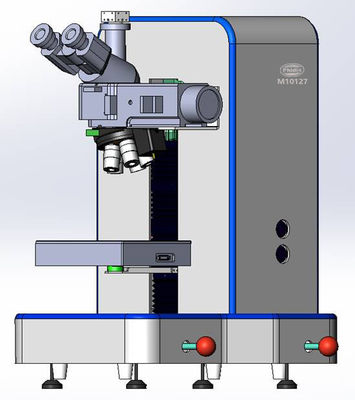

Microscopio per il design industriale del sistema di misurazione a scansione automatica 3D
M10127 è un sistema di microscopio che integra osservazione+misura+registrazione.Integra microscopio stereo, microscopio metallurgico, microscopio di misurazione 3D in uno, attraverso l'osservazione dell'illuminazione automatica leader, piattaforma motorizzata con ampio raggio di movimento 300 * 300 mm, all'interfaccia utente completamente funzionale, in un vero senso, dall'imaging su macroscala alla microscala misurazione dettagliata.
Caratteristiche: Prendi la messa a fuoco ottica come principio di misurazione e adotta un metodo di rilevamento ottico ad alta precisione per una misurazione precisa delle dimensioni.Non solo è possibile allineare l'immagine target, ma è anche possibile osservare lo stato della superficie del punto di misurazione e l'altezza, la lunghezza, il diametro, la circonferenza, ecc.Può essere misurato.Elevato ingrandimento, adatto per la misurazione di prodotti di precisione e utilizzabile anche come microscopio ad alta potenza.
Sistema di misurazione a scansione completamente automatica 3D
Il nuovo microscopio metallurgico di livello di ricerca M10127 è stato aggiornato al modello di tavolino di lavoro motorizzato XYZ, combinato con il potente software 2D/3D, che integra una serie di primati. Dall'aspetto alle prestazioni, segue da vicino la tendenza del design leader a livello internazionale. Continueremo per fornire ai clienti soluzioni complete di ispezione industriale 3D.

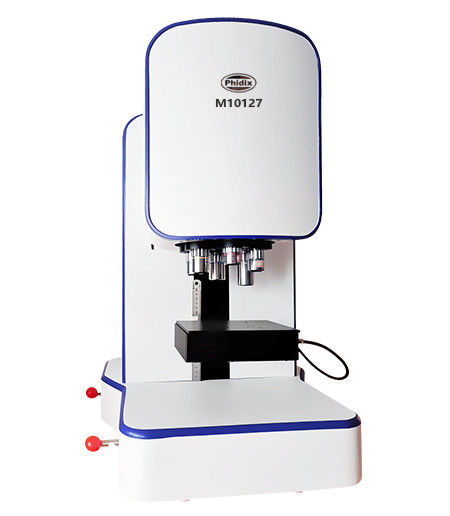

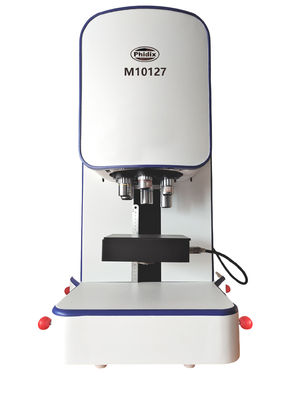

M10127 Microscopio 3D automatico industriale
•Sistema di misurazione industriale motorizzato con computer e software
•Naso Motorizzato 6 Fori Con Piano Infinito LWD Metallurgico 5x10x20x50x100x
• X/Y/Z Risoluzione 15um della gamma mobile 50x50/200mm della fase di lavoro motorizzata
• Mappa elettrica in tempo reale della fotocamera Marco per una panoramica e una guida a qualsiasi punto interessante
• La versione avanzata del software 3D include la funzione di misurazione e cucitura di immagini 2D e 3D completamente automatiche
| Elementi | Specifica | M10127 |
Corpo principale | Nasello: nasello motorizzato con codifica a 6 fori | ● |
| Obiettivo: Infinity LWD Metallurgical Semi-APO 5x,10x, 20x, 50x,100x | ● | |
| Durata del LED: 40000 ore | ● | |
| Metodo di visualizzazione: Rifletti LED | ● | |
| Metodo di visualizzazione: polarizzante | ○ | |
| Metodo di visualizzazione: DIC | ○ | |
Tavolino motorizzato XYZ | Ripetibilità: 15um | ● |
| Ripetibilità: 3um | ○ | |
| Velocità di movimento: 12 mm/sec (max) | ● | |
| Gamma mobile: 50x50x200mm | ● | |
| Dimensioni del palco: 150x170 mm | ● | |
| Carico sul palco: 10 kg | ● | |
| Z Comando motorizzato | Velocità di messa a fuoco automatica 0,3 secondi (più veloce), normalmente 1-3 secondi | ● |
| Risoluzione Z: 0,1um | ● | |
| Velocità di movimento: 20 mm/sec (max) | ● | |
| Raggio di movimento: 20 mm | ● | |
| Microcamera | Fotocamera digitale 9MPA: Fotocamera digitale con otturatore GS USB3.0 da 9,0 M, 1 CMOS, C-Mount, FPS 34@4096x2160, 60@2048x1080, Segnale scuro sensibilità G 1146m con 1/30s | ● |
| Fase rotonda | Girevole a 360°, angolo di inclinazione di 30° regolabile | ○ |
| Marco Camera | Visualizza campo fino a 70 mm * 90 mm, risoluzione 0,2 mm | ○ |
| Computer | Dell Xeon W-2265 12 core 3,5 GHz, 128G+1TNVMe 4T, RTX4000-8G, 27"4K, | ● |
Dell i5 64G 256G+1T, grafica 2G, 27"4K, software preinstallato. | ○ | |
| Software | 3D, aggiungi scansione 3D, per XYZ Stage+Computer | ● |
| 2D, Plane Scan, per XY o XYZ Stage+Computer | ○ | |
| 2DF, Add Up/Down Fusion Scan, per XYZ Stage+Computer | ○ | |
| Formato immagine | Uscita: JPEG, TIFF | ● |
Motorizzato | Fase di lavoro motorizzata XYZ, motore passo-passo bifase, modulo ad alta precisione, materiale in lega di alluminio, superficie anodizzata, anticorrosione e resistente ai graffi | ● |
Nota: ● significa standard, ○ significa facoltativo
Software di scansione del microscopio completamente automatico
2D 2DB
X/Y Motorizzato X/Y/Z Motorizzato
Scansione piano 2D Scansione smussata 2D
2DF 3D
X/Y/Z Motorizzato X/Y/Z Motorizzato
Scansione 2D Fusion Scansione 3D
