Dettagli:
|
| Nosepiece: | Nasello motorizzato con codifica a 6 fori | Risoluzione Z: | 0.1um |
|---|---|---|---|
| Dimensione: | 1050X450X690mm | Voltaggio: | 110-220 V CA, 60/50 Hz |
| Potenza: | 80W | Impiegati lavoranti.: | 10°~38°C |
| Umidità di lavoro: | 10%~90%（Senza condensa） | campo mobile: | 100 mm |
| Il peso: | 86KG | Ripetibilità: | 15um |
| Tempo di vita del LED: | 40000 ore | Metodo di visualizzazione: | LED di trasmissione/riflessione |

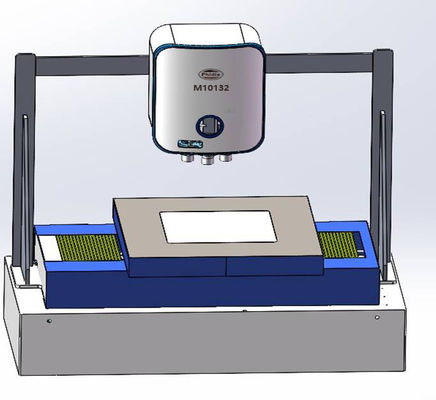

M10132 Microscopio 3D automatico industriale Gantry Design industriale
M10132 è un sistema di microscopio che integra osservazione+misura+registrazione.Integra microscopio stereo, microscopio metallurgico, microscopio di misurazione 3D in uno, attraverso l'osservazione automatica dell'illuminazione, piattaforma motorizzata con ampio raggio di movimento 300x300 mm, interfaccia utente completamente funzionale, in senso reale, dall'imaging su macroscala alla misurazione dettagliata su microscala .
Caratteristiche: prendi la messa a fuoco ottica come principio di misurazione e adotta un metodo di rilevamento ottico ad alta precisione per una misurazione precisa delle dimensioni.Non solo è possibile allineare l'immagine target, ma è anche possibile osservare lo stato della superficie del punto di misurazione e misurare l'altezza, la lunghezza, il diametro, la circonferenza, ecc. Alto ingrandimento, adatto per
Misura di prodotti di precisione e può essere utilizzato anche come microscopio ad alta potenza.
Sistema di misurazione a scansione completamente automatica 3D
Il nuovo microscopio metallurgico di livello di ricerca M10132 è stato aggiornato al modello di piano di lavoro motorizzato XYZ, combinato con il potente software 2D/3D, che integra una serie di primati. Dall'aspetto alle prestazioni, segue da vicino la tendenza del design leader a livello internazionale. Continueremo per fornire ai clienti soluzioni complete di ispezione industriale 3D.

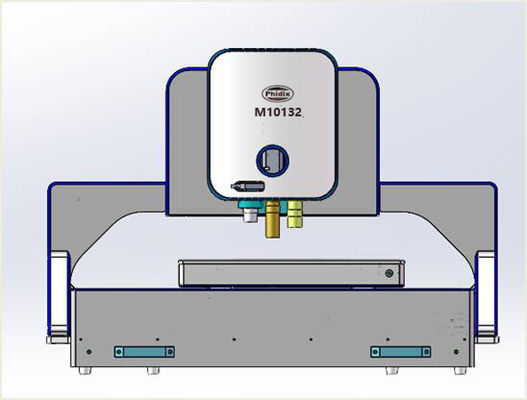

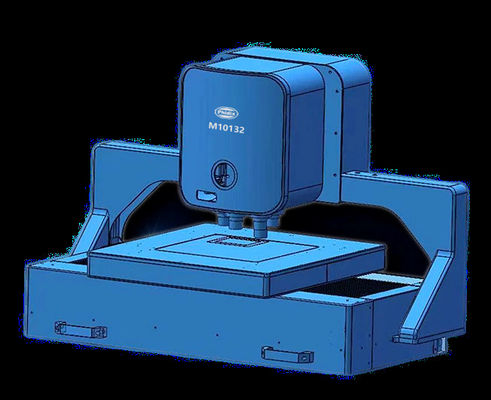

M10132 Microscopio 3D automatico industriale
•Sistema di misurazione per microscopio industriale motorizzato a portale con computer e software
•Naso Motorizzato 6 Fori Con Piano Infinito LWD Metallurgico 5x10x20x50x100x
•Tavolo di lavoro motorizzato X/Y/Z Intervallo di spostamento 300x300/20mmRisoluzione15um
• Mappa elettrica in tempo reale della fotocamera Marco per una panoramica e una guida a qualsiasi punto interessante
• La versione avanzata del software 3D include la funzione di misurazione e cucitura di immagini 2D e 3D completamente automatiche
| Elementi | Specifica | M10127 |
|
Corpo principale
|
Nasello: nasello motorizzato con codifica a 6 fori | ● |
| Obiettivo: Infinity LWD Semi-APO Metallurgico 2x,5x,10x,20x,50x,100x | ● | |
| Durata del LED: 40000 ore | ● | |
| Metodo di visualizzazione: LED di trasmissione/riflessione | ● | |
| Metodo di visualizzazione: polarizzante | ○ | |
| Metodo di visualizzazione: DIC | ○ | |
|
Tavolino motorizzato XYZ
|
Ripetibilità: 15um | ● |
| Ripetibilità: 3um | ○ | |
| Velocità di movimento: 12 mm/sec (max) | ● | |
| Raggio di movimento: 300x300 mm | ● | |
| Dimensioni del palco: 550X570X65mm | ● | |
| Carico sul palco: 10 kg | ● | |
| Z Comando motorizzato | Velocità di messa a fuoco automatica 0,3 secondi (più veloce), normalmente 1-3 secondi | ● |
| Risoluzione Z: 0,1um | ● | |
| Velocità di movimento: 20 mm/sec (max) | ● | |
| Raggio di movimento: 100 mm | ● | |
| Microcamera | Fotocamera digitale: fotocamera digitale 9.0M USB3.0 GS Shutter, 1'' CMOS, FPS 15@5440x3648, 50@2736x1824, 60@1824x1216 | ● |
| Fase rotonda | Girevole a 360°, angolo di inclinazione di 30° regolabile | ○ |
| Marco Camera | Visualizza campo fino a 70 mm * 90 mm, risoluzione 0,2 mm | ○ |
| Computer |
Dell Xeon W-2265 12 core 3,5 GHz, 128G+1TNVMe 4T, RTX4000-8G, 27"4K, Software preinstallato.Computer standard per 2DF, software versione 3D |
● |
|
Dell i5 64G 256G+1T, grafica 2G, 27"4K, software preinstallato. Computer standard per software versione 2D, 2DB |
○ | |
| Software | 3D, aggiungi scansione 3D, per XYZ Stage+Computer | ● |
| 2D, Plane Scan, per XY o XYZ Stage+Computer | ○ | |
| 2DF, Add Up/Down Fusion Scan, per XYZ Stage+Computer | ○ | |
| Formato immagine | Uscita: JPEG, TIFF | ● |
|
Motorizzato Fase di lavoro |
Fase di lavoro motorizzata XYZ, motore passo-passo bifase, modulo ad alta precisione, materiale in lega di alluminio, superficie anodizzata, anticorrosione e resistente ai graffi | ● |
Nota: ● significa standard, ○ significa facoltativo
Software di scansione del microscopio completamente automatico
2D 2DB
X/Y Motorizzato X/Y/Z Motorizzato
Scansione piano 2D Scansione smussata 2D
2DF 3D
X/Y/Z Motorizzato X/Y/Z Motorizzato
Scansione 2D Fusion Scansione 3D
