Dettagli:
|
| Sistema ottico: | BF/DF, campo luminoso/campo scuro, trasmettono & riflettono la luce | Metodo di osservazione: | BF, campo luminoso |
|---|---|---|---|
| Adattatore del CCD: | C-supporto 0.5x, per CCD di 1/2 ", fuoco regolabile | Oculare: | Alto piano PL10x/25mm, diottria di Eyepoint regolabile |
| Nosepiece: | Fori di BF/DF 6, con l'incavo per lo scorrevole di DIC & lo scorrevole di polarizzazione dell'analiz | Obiettivo: | 5x/0.15, W.D.=13.5mm |
| Trasmetta la luce: | La Camera di lampada dell'alogeno 12V100W, Pre-ha centrato | Polarizzando per riflette: | Polarizzatore fisso Flashboard |
| Potere: | Ampio trasformatore incorporato di tensione 100-240V, output di forza motrice di Doppio modo. | Altro: | Allen Key M3, M4 |

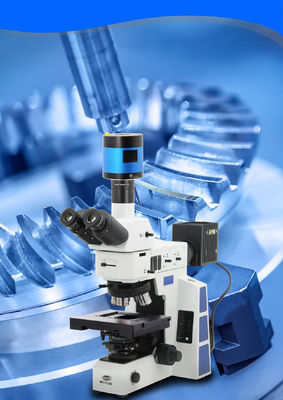

Profondità di campo eccellente di ricerca 3D Full Auto, microscopio metallurgico dritto

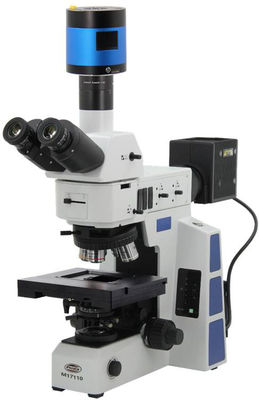

Il nuovo Ricerca-grado che M17110 il microscopio metallurgico ha migliorato a XYZ ha motorizzato il modello di lavoro della fase, combinato con il software potente 2D/3D, che integra una serie di primi. Dall'aspetto alla prestazione, segue molto attentamente la tendenza principale internazionale di progettazione. Continueremo a fornire ai clienti le soluzioni industriali complete di ispezione 3D.
Cooperi con il sistema ottico semi-apoptotico di alta qualità Semi-APO ed il dispositivo di accensione translative, realizzare il brightfield + il darkfield + luce polarizzata + metodo di osservazione completo di contrasto differenziale di interferenza di DIC, XYZ ha motorizzato la piattaforma ed il software inoltre fornisce il software che eccellente completamente automatico integra le funzioni avanzate quale la rappresentazione ad alta velocità 2D/3D, la fusione di profondità di campo, il automatico-fuoco, ecc.
●Gli obiettivi di Semi-APO BD DIC5x10x20x50x100x di piano dell'infinito con 6 fori vanno in automobile il Nosepiece
●X/Y/Z ha motorizzato la grande risoluzione 0.05um del campo mobile 100x100mm della fase
●Immagine di ricerca di Full Auto 2D che cuce con il modo rapido & preciso
●Espandibile al 2D software di versione 3D & pro permetta all'immagine 3D che cuce & che misura
●La macchina fotografica di USB3.0 20M Cooling Fluorescent Digital con il computer pre ha installato il software
| Oggetti | microscopio metallurgico del montante eccellente di profondità di campo di 3D Full Auto | M.17110 |
| Sistema ottico | BF/DF, campo luminoso/campo scuro, trasmettono & riflettono la luce | ● |
| PL, polarizzante | ● | |
| DIC, contrasto differente di interferenza | ○ | |
|
Osservazione Metodo
|
BF, campo luminoso | ● |
| DF, campo scuro | ○ | |
| PL, polarizzante | ○ | |
| PH, contrasto di fase | ○ | |
| FL, fluorescente | ○ | |
| DIC | ○ | |
| Parte principale |
Corpo riflesso/trasmesso, Digital che attenua sistema con l'indicatore, l'insieme di luminosità & la funzione di risistemazione leggeri, con il supporto del condensatore |
● |
| Testa |
30° inclinava la testa di Gemel Trinocular dell'infinito di immagine eretta, distanza di Interpupillary 50~76mm, commutatore di scissione leggero E100 di rapporto: P0/E0: P100, |
● |
|
30° si inclinava, testa invertita di Gemel Trinocular dell'infinito di immagine, distanza di Interpupillary 50~76mm; Commutatore di scissione leggero E100 di rapporto: P0 /E20: 8E0 /E0: P100 |
○ | |
|
5-35° ribaltabile, immagine invertita, testa di Gemel Trinocular di infinito, Interpupillary Distanza 50~76mm; Rapporto di scissione leggero E50: E50 o E100: P0 o E0: P100 |
○ | |
| Adattatore del CCD | C-supporto 0.5x, per CCD di 1/2 ", fuoco regolabile | ● |
| C-supporto 0.35x, per CCD di 1/2 ", fuoco regolabile | ○ | |
| C-supporto 0.65x, per CCD di 1/2 ", fuoco regolabile | ○ | |
| C-supporto 1.0x, per 1" CCD, fuoco regolabile | ○ | |
| Macchina fotografica digitale |
7.0M USB3.0 CMOS che raffreddano la macchina fotografica digitale dell'otturatore di GS, per rappresentazione fluorescente, 1,1" CMOS, FPS 12@3200x2200, 33@1600x1100, raffreddamento a semiconduttore Gamma -42°C, Anti-rana, un'esposizione di ora, segnale scuro 2058mv di sensibilità di G con 1/30s |
● |
| Oculare | Alto piano PL10x/25mm, diottria di Eyepoint regolabile | ● |
| Alto piano PL10x/26.5mm, diottria di Eyepoint regolabile | ○ | |
| Alto piano PL10x/25mm, diottria di Eyepoint regolabile, con il reticolo | ○ | |
| Alto piano PL10x/26.5mm, diottria di Eyepoint regolabile, con il reticolo | ○ | |
| Nosepiece |
Fori di BF/DF 6, con l'incavo per lo scorrevole di DIC & lo scorrevole di polarizzazione dell'analizzatore, per Controllo codificato & motorizzato metallurgico da software |
● |
| Obiettivo | Obiettivo metallurgico di Semi-APO LWD BF/DF DIC di piano di infinito | |
| 5x/0.15, W.D.=13.5mm | ● | |
| 10x/0.30, W.D.=9mm | ● | |
| 20x/0.50, W.D.=2.5mm | ● | |
| 20x/0.40, W.D.=8.5mm | ○ | |
| 50x/0.80, W.D.=1.0mm | ● | |
| 100x/0.90, W.D.=1.0mm | ● | |
| Obiettivo metallurgico del BF DIC di Semi-APO LWD di piano di infinito | ||
| 5x/0.15, W.D.=19.5mm | ○ | |
| 10x/0.30, W.D.=10.9mm | ○ | |
| 20x/0.50, W.D.=3.20mm | ○ | |
| 50x/0.80, W.D.=1.20mm | ○ | |
| 100x/0.90, W.D.=1.0mm | ○ | |
| Obiettivo Semi-APO con la correzione dell'anello 50X/0.70, WD=2.3~2.9mm | ○ | |
| DIC | Il collegamento di DIC, fa domanda per l'obiettivo del BD | ○ |
| Trasmetta la luce | La Camera di lampada dell'alogeno 12V100W, Pre-ha centrato | ● |
| Lampada alogena 12V100W (Philps 7724) | ● | |
| Tipo condensatore acromatico, N.A.0.9/0.25 dell'oscillazione-fuori | ● | |
| L'accessorio trasmette i filtri LBD/ND6/ND25 | ● | |
| Messa a fuoco |
Grezzo coassiale di Basso posizione & aggiustamento di precisione, distanza di adeguamento grezzo: 25mm; Precisione fine: 0.001Mm. Con la fermata e la tenuta di adeguamento grezzo Adeguamento. |
● |
| Rifletta la luce | BF/DF riflettono la lampadina, con il diaframma di apertura e di Iris Field Diaphragm, entrambi i regolabili centrali, con la scanalatura del filtro e la scanalatura di polarizzazione, con il commutatore di BF/DF | ● |
| La Camera di lampada dell'alogeno 12V100W, Pre-ha centrato | ● | |
| Lampada alogena 12V100W (Philps 7724) | ● | |
| Il filtro da interferenza, per riflette il bianco leggero e neutrale | ● | |
| Il filtro da interferenza, per riflette leggero, blu, <480nm> | ○ | |
| Il filtro da interferenza, per riflette la luce, il verde, 520~570nm | ○ | |
| Il filtro da interferenza, per riflette leggero, rosso, 630~750nm | ○ | |
|
Polarizzando per Rifletta |
Polarizzatore fisso Flashboard | ● |
| 360° analizzatore rotabile Flashboard | ● | |
| Analizzatore fisso Flashboard | ○ | |
| Potere | Ampio trasformatore incorporato di tensione 100-240V, output di forza motrice di Doppio modo. | ● |
| Altro | Allen Key M3, M4 | ● |
| Esemplare Presser | ○ |
Nota:● significa la norma, ○ significa facoltativo
Software d'esplorazione del microscopio di Full Auto
2D 2DB
X/Y ha motorizzato X/Y/Z ha motorizzato
2D ricerca piana 2D ricerca smussata
2DF 3D
X/Y/Z ha motorizzato X/Y/Z ha motorizzato
2D ricerca di fusione ricerca 3D
